特點
最適用于熱處理爐內環境氣體濃度測量的氣體分析儀。
精確測量爐內的氣體濃度
重復性：±0.5%

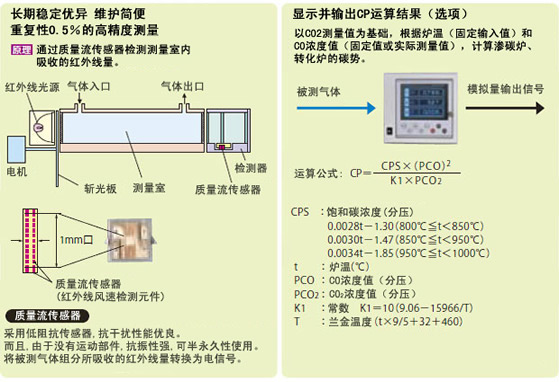

可進行CP(碳勢)運算輸出和顯示(選項)
因采用單光束式，故長期穩定性?xún)?yōu)異、維護方便
對2種組分的氣體濃度同時進行連續測量
小巧輕便：約5Kg
規格概要
| 測量原理 | 非分散型紅外線吸收法(單光束式) | ||
| 被測組分及測量范圍 |
CO2:0 ～ 0.5% ???? 100vol% CO:0 ～ 0.5% ???? 100vol% CH4:0 ～ 1% ???? 100vol%最多可測量2種組分2量程切換最大量程比1:5 |
||
| 重復性 | ±0.5% FS以?xún)?nèi) | ||
| 線性度 |
±1.0% FS以?xún)?nèi) 但量程比1:4、1:5在±2%FS以?xún)?nèi) |
||
| 零點漂移 | ±2% FS / week以?xún)?nèi) | ||
| 量程漂移 | ±2% FS / week以?xún)?nèi) | ||
| 其它氣體的干涉 | ±2% FS以?xún)?nèi) | ||
| 響應時間 | 10秒以?xún)?nèi)(自氣體入口90%響應) | ||
| 模擬量輸出信號 |
DC4～20mA或DCO～1V 或DCO～100mV、DCO～10mV中的任意1個 瞬時值輸出(各組分被測氣體濃度值) CP運算值輸出(選項) |
||
| 顯示部 |
帶背光LCD顯示(帶自動熄滅功能) (日語或英語：根據指定) 各組分濃度值、CP運算結果值(選項) 參數設定值 |
||
| 量程切換方法 | 有通過按鍵操作的手動切換、自動切換、外部接點輸入切換(選項)3種類型 | ||
| 接點輸出 |
1a 繼電器接點 儀表異常(標準)、各組分量程識別信號(選項) |
||
|
外部接點輸入 (選項) |
無電壓接點 遠程量程切換、遠程輸出信號保持 |
||
| 氣體出入口尺寸 | Rc1/4或NPT1/4 | ||
| 換氣氣體流量 | 1L / min(根據需要進行) | ||
| 涂裝顏色 | 米色(相當于芒塞爾色標10Y7.5/0.5) | ||
| 構造 | 室內型、鋼板制機殼 | ||
| 環境溫濕度 | -5℃～45℃ 95%RH以下(無結露) | ||
| 預熱時間 | 約30分鐘 | ||
| 安裝方法 | 面板嵌入型 | ||
| 電源電壓 | AC100V ～ 240V 50 / 60Hz、50VA | ||
| 外形尺寸 | 211(H)×218(W)×257(D)mm | ||
| 重量 | 約5Kg | ||
| 校正氣體 |
零點：N2或除濕大氣 量程：相對于各組分量程的90～100%的氣體濃度 |
||
|
被測氣 體條件 |
流量 | 0.5L / min ±0.2L / min | |
| 溫度 | 0 ～ 40℃ | ||
| 壓力 | 5kPa以下 | ||
| 塵埃 | 0.3μｍ以下 | ||
| 氣霧 | 無 | ||
| 水分 | 室溫飽和以下(無結露) | ||
| 腐蝕性組分 | HCI 1ppm以下 | ||
